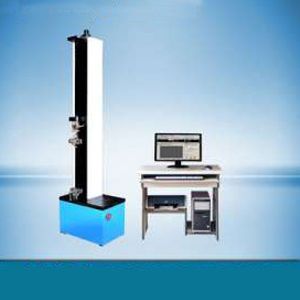

電子萬能試驗機是材料試驗機的一種，主要由機架、滾珠絲杠、上橫梁、中橫梁及工作臺組成，工作臺的底部裝有交流伺服電機及控制器，傳動機構是由同步帶或者減速機組成，電子式萬能材料試驗機主要動力驅動是由伺服電機帶來的，所以伺服電機的調試是非常關鍵的，關于電子萬能試驗機伺服電機的調節方法，了解一下。

電子萬能試驗機調節方法

一、首先，在電子萬能試驗機主機安裝完畢的情況下，通電試機前應初始化設置參數。控制器面板都有調節按鈕，應詳細參閱控制器說明書選定控制方式;并將PID參數清零;使控制器上默認使能信號關閉;并保存此狀態，以確定控制器再次通電時即為此狀態。在伺服電機上：設置控制方式;設置使能由外部控制;編碼器信號輸出的齒輪比;設置控制信號與電機轉速的比例關系。

二、電子萬能試驗機控制軟件與控制器的鏈接信號線，首先將控制軟件斷電，連接軟件與伺服電機間的信號線。包括控制軟件的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。手動施加外力轉動電機應該不動，如果用外力輕松轉動，應檢查使能信號的設置與接線。

三、調整閉環參數，細調控制參數，確保電子萬能試驗機電機按照控制軟件的指令運動，并建立閉環控制，再次通過試驗機控制軟件將伺服使能信號放開，在控制軟件界面上輸入一個較小的比例增益，將控制軟件和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出運動。

四、方向的調試

相對于一個閉環控制系統，如果旋轉的方向不正確，會造成嚴重的后果。可通過電子萬能試驗機軟件內部設置調整方向。確認給出正數，電機正轉，編碼器計數增加;給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改電子萬能試驗機軟件或電機上的參數，保證其一致。

以上就是關于電子萬能試驗機伺服電機的調節方法，了解一下的相關內容，大家了解了嗎?如以上方法都不能解決您的問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會為您一一解答。歡迎您的來電與支持!
