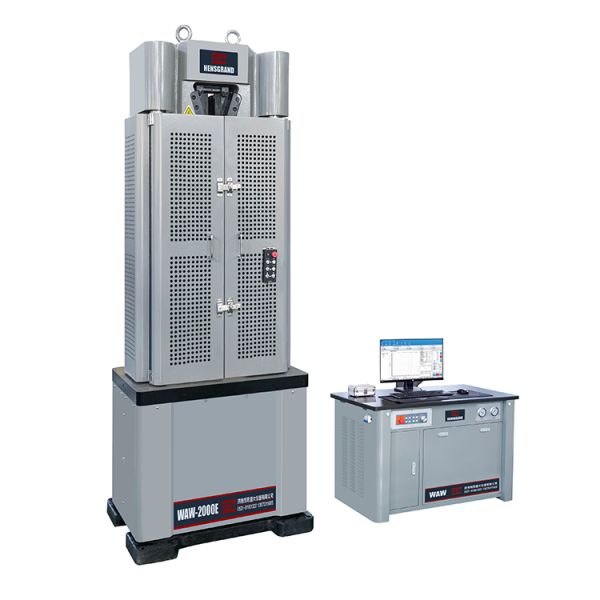

鏈條拉力試驗機  產品簡介

WAW-1000D型微機控制電液伺服萬能試驗機是采用了液壓驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控

制及自動檢測的高精度材料試驗設備，其由主機、油源（液壓動力源）、測控系統、試驗附具四部分組成，試驗力

300kN，試驗機準確度等級為1級。

鏈條拉力試驗機的特點

該產品主機是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與工作臺之間為壓縮空間，試驗空間通過鏈輪帶動絲杠

旋轉驅動下橫梁上下移動來空間調整。上下橫梁設有內置式液壓控制的楔形夾緊鉗口，標準機型配有圓鉗口和平鉗口，圓鉗

口為V型用于夾緊圓柱型試樣，平鉗口為平面型夾塊用于夾緊平板扁試樣，做拉伸試驗；標準機型的下橫梁底端配有上壓

板，工作臺上設有帶球面副的下壓板，可直接做壓縮試驗；標準機型的下橫梁底端配有上壓頭，工作臺上設有彎曲支座，可

做圓棒或板材的彎曲試驗。

鏈條拉力試驗機  產品技術參數

u 試驗力：1000kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：1%-100%FS；

u 立柱數：6柱；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±0.5%；

u 變形示值相對誤差：±0.5%；

u 加荷速率范圍：60N/s～6kN/s；

u 拉伸夾頭間距離：650mm；

u 壓縮空間：500mm；

u 圓試樣夾持范圍：Φ13～Φ40mm；

u 板試樣夾持范圍：0～15mm；

u 上下壓板尺寸：Φ160mm；

u 兩立柱有效距離：530mm；

u 活塞行程：250mm；

u 總功率：2.5kVA(AC 380V）+ 0.5kVA（AC 220V）；

u 電源：三相五線制。
