20噸金屬拉壓電子萬能試驗機  產品詳情  可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門?？筛鶕?jù)GB/ISO/ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

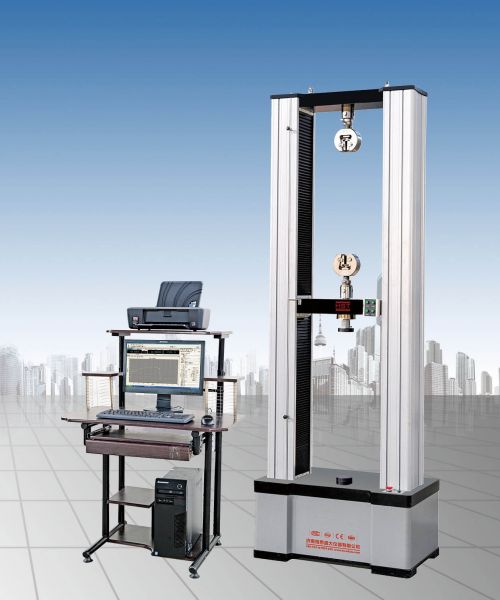

20噸金屬拉壓電子萬能試驗機  主機結構

該萬能試驗機采用雙空間落地式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

20噸金屬拉壓電子萬能試驗機  技術參數

1、試驗力：5KN、10KN、20KN、30KN2、準確度等級: 0.5級3、結構形式：門式框架結構；4、試驗力示值允許誤差極限：示值的±0.5%以內5、負荷測量范圍：滿量程的0.2%～100%FS6、力分辨率：試驗力的1/500000FS7、位移示值極限誤差：示值的±0.5%以內8、位移小分辨率：0.04um9、橫梁速度調節范圍：0.05～500mm/min10、橫梁速度相對誤差：設定值的±0.5%以內11、有效試驗寬度：350mm12、有效拉伸空間距離：800mm13、主機外形尺寸：690×380×1650mm14、主機重量：320kg15、供電電源：220V，50Hz，400W-1KW16、軟件及用戶界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面17、試驗過程及測量、顯示、控制等均由數顯系統自動完成18、試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）19、具有程控和機械兩級限位保護20、當負荷超過額定值3～10%時，自動停機保護；
